【创新产品】宇部UBE全闭环实时控制压铸机

lisa 发表于2017/11/14 23:05:47 宇部全闭环压铸机

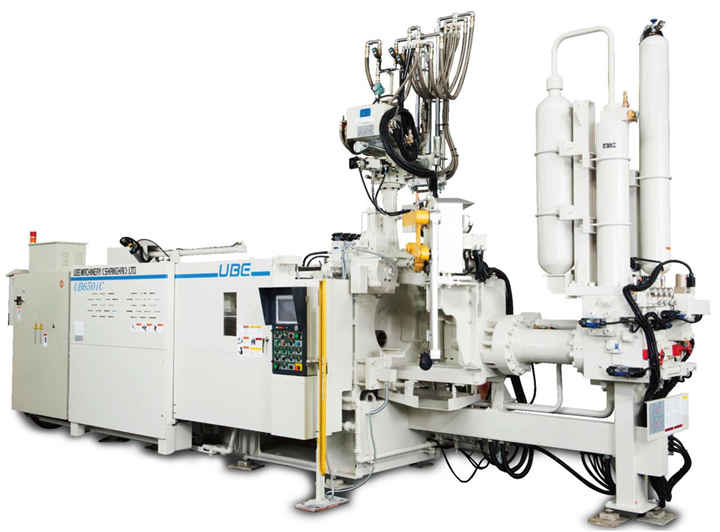

宇部UBE全闭环实时控制压铸机

作为日本压铸机的代表之一,宇部(UBE)品牌压铸机在国际占有一席之地。为开拓中国市场,2001年,宇部公司成立宇部兴产机械(上海)有限公司,负责本地生产组装140-1650T冷室压铸机,以及注塑机等设备。其中压铸机拥有Sh系列、iC系列、iS2系列、iV系列四个系列10多种机型。2014年,上海宇部机械商贸有限公司成立,负责市场和销售工作。

中国机械工程学会铸造分会、纽伦堡会展中国、《压铸周刊》联合举办的2017压铸行业“创新产品及技术发布会”上,宇部中国公司推介了实时控制UB650iC冷室压铸机。新机型不仅具有实时控制(全闭环)功能,还采用进口节流回路+出口节流回路,配置宇部专利的电动伺服阀S-DDV,采用稳定的D型框架设计,更采用高刚性锁模装置、全人机界面的设计。

单活塞压射系统

据介绍,宇部压铸机压射系统,采用宇部特有的单活塞压射系统,双回路差动控制,具有启动稳定,高速填充力大的特点。适合生产内部质量要求高及耐压的铸件产品。

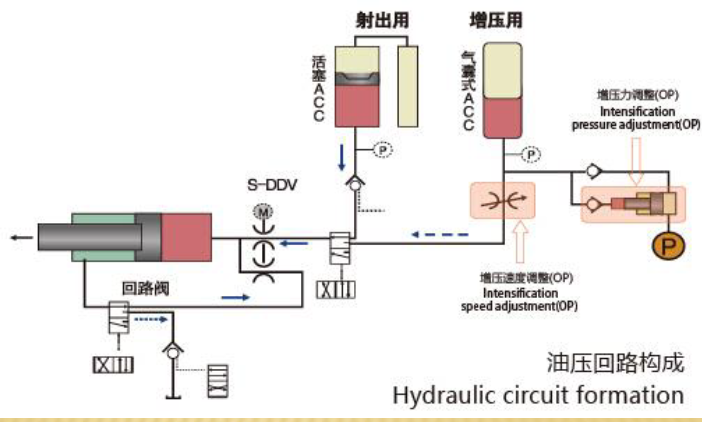

宇部UB-iC/iS2压射系统示意图

宇部压铸机优化了进口节流和出口节流回路,进口节流提供等量的负载压力,出口节流由于背压力,可起到阻尼作用,平稳性好。具有无冲击启动、无压力波动、压射稳定、速度控制性能良好、增压时间更快速等优点,最大程度减少空气卷入铝液中。

宇部压铸机具有实时控制功能(全闭环控制),对压射过程中低速、高速全程当模次的实时反馈+控制,具有低速段匀加速慢压射、高速段压射速度不会随压力波动而变化、刹车后速度稳定无波动等优点,压射时随设定参数及时修正,保证了压射的重复精度。

S-DDV伺服阀是具有宇部专利技术的核心部件,宇部压铸机装配了S-DDV伺服阀。相对于一般伺服阀,S-DDV伺服阀具有抗污能力强,流量控制范围广的特点,喷嘴处最小尺寸为 0.2-0.4mm。通过压射时随设定参数及时修正的功能,保证了压射的重复精度。

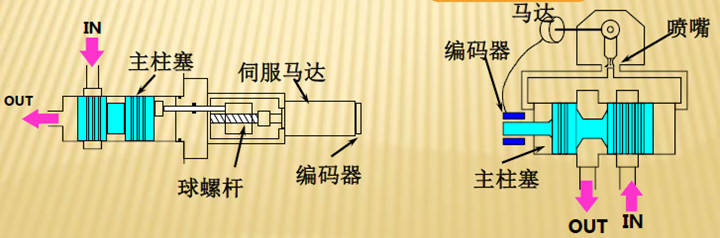

宇部S-DDV阀与一般伺服阀比较

与此同时,宇部压铸机压射系统的低速、高速全程实时反馈控制(可设置10个点的速度),压射时随设定值自动修正压射参数,保证每一模都在参数控制范围内;在压射时间和速度分为超低速压铸(0.02m/s~0.8m/s), 高速(0.6m/s~7m/s),低速到高速的切换时间为10ms;压射缸内藏式行程磁条,用位置来测定压射速度;高速填充结束后可任意设置减速位置,减少高速充填 结束后由于惯性而产生的压力峰值,实现无飞边压铸;压射油缸在低速切换高速时可实现停止,以便了解溶液的充型位置,很好的掌控模腔的成型效果。

在机械部分,宇部压铸机一体式D型压射框架设计,保证压射同心度,延长冲头、熔杯的使用寿命;设计成蜂窝箱模板,受力均匀,在减轻模板重量同时,提高刚性,延长机械寿命;配备了集中式机械润滑装置,有报警功能,保证每个点的润滑到位,减少了故障的发生;采用快速开合模曲轴设计,提高生产周期。气动式合模安全勾装置,防止非正常合模,减少事故。

全新人机界面

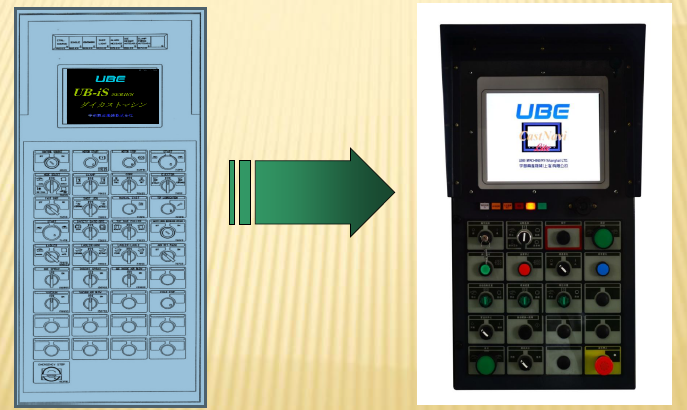

而在控制部分,除了实时控制系统功能外,宇部压铸机还配置12.1英寸彩色液晶触摸屏、可输入各类参数、显示压射曲线、故障提示等,拥有Cast Navi压铸管理系统(铸造参数管理、铸造监测、产品质量、维护管理),外接打印机及电脑接口,全中文界面,便于操作。
