压铸生产中,挤压销(局部加压补缩)的设计与应用

叶立 发表于2023/7/6 10:08:23 挤压销挤压工艺

原标题:挤压销设计与应用

摘要:基于挤压销在使用过程中受结构设计,配合精度以及应用部位温度变化影响,导致故障率高,使用寿命短,以此增加压铸件生产过程问题的处理与管控难度;文章就如何正确选择合适的挤压销,匹配合理参数,控制“温度场”,从而提高挤压销运行的稳定性,使产品被挤压部位质量缺陷得以解决。

前言:缩孔是铝合金压铸件的致命质量缺陷及报废原因之一,其形成的机理是合金液凝固时的收缩特性所致。产品壁厚不均,薄壁处优先凝固,阻碍合金液流动和压力传递,局部厚大热节部位无法补缩而形成缩孔。而局部加压补缩(以下简称:挤压销)是有效解决缩孔缺陷的主要工艺措施。

由于被挤压区域铝液和模具温度变化,挤压销结构设计与装配尺寸的影响,使其在实际应用中寿命短,易卡滞或卡死,挤压效果不佳,被挤压区域存在分层现象,且工艺量化固化困难,导致生产连续性差,产品质量不稳定。本文就如何用好挤压工艺,在挤压销的结构设计和应用上作简要解析。

01挤压销结构分类与优劣点概述

挤压结构:挤压销常用结构可分为“成型销,盲销,出型避空销”。通常基于产品缺陷部位形状,所处位置与后工序处理要求而选择不同结构的挤压销,在“表1”列表中针对三种不同形态的挤压销的优、劣点作了横向比较。

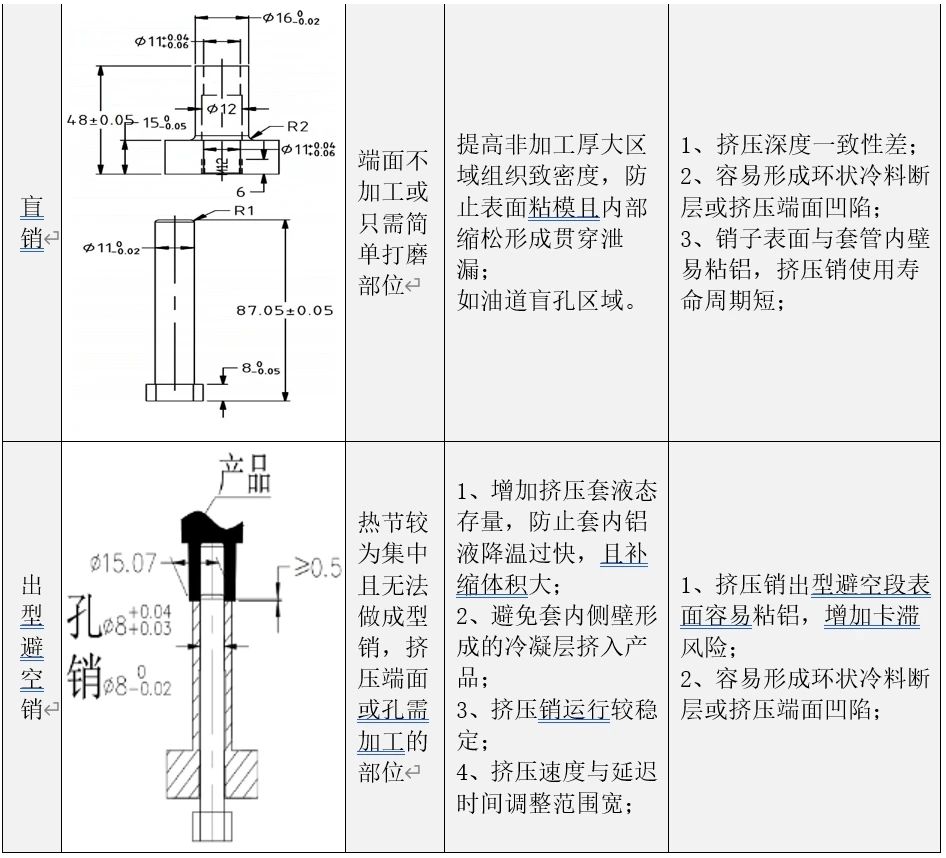

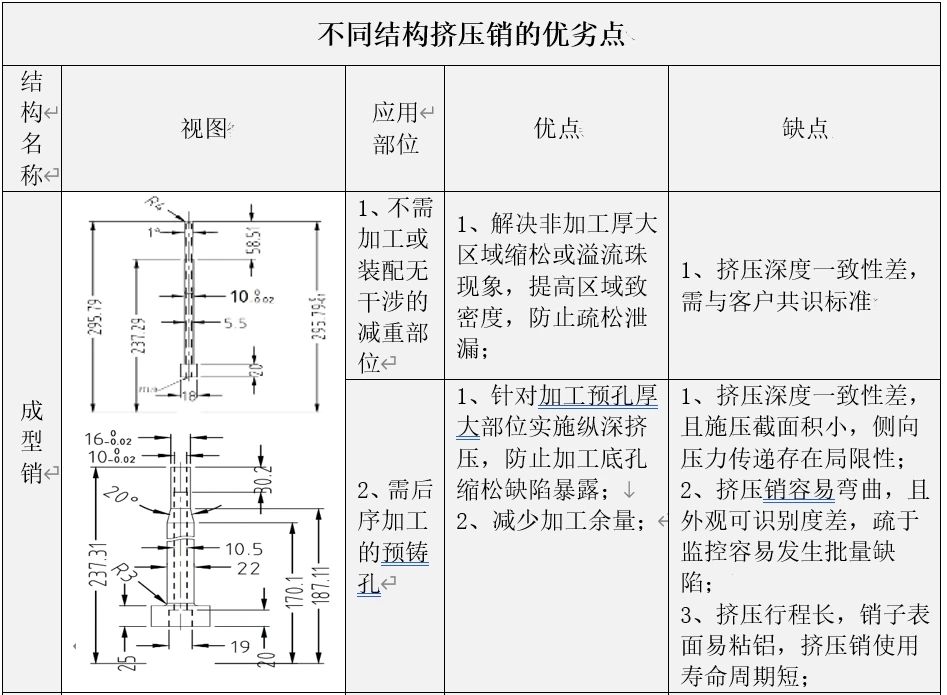

表1 不同结构挤压销的优劣点

02参数与尺寸设计

1) 挤压量的计算
V=a³
式中 V:缩松缺陷体积
a:取缺陷轮廓边长
注:模拟为正方体,以产品热节部位最大体积设定,在乘以对应Si含量的收缩率。见“图1”

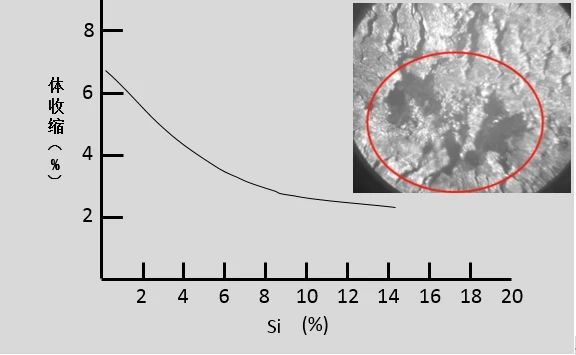

图1 Al Si合金体收缩示意图

2) 挤压油缸的选择
a. 挤压体积:V1>1.2×V2
式中 V1:挤压销可挤压体积;
V2:需要补缩的体积;

挤压销压力:P1≥3×P2
式中 P1:挤压销压力;
        P2:产品设定铸造压力;
根据上述公式的计算原则,可选择所需要的挤压销尺寸及油缸大小和行程。

3)温度与间隙验证
a.验证方法:将挤压销与套同时加热至600℃,每下降100℃测一组数据;
b.结果:如“表2”;挤压销,套材质:SKD61

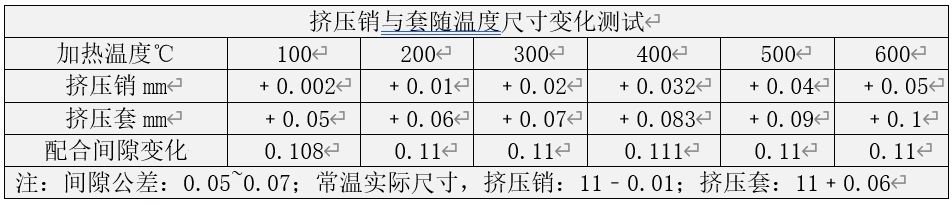

表2 挤压销与套随温度尺寸变化测试

4) 挤压销结构及相关要求
a. 结构如“表3”
b. 精度要求如“表3”
c. 挤压油缸与连接板设置定位销
d. 挤压销与连接杆采用“T”型卡槽连接,留置间隙,让其自动归正

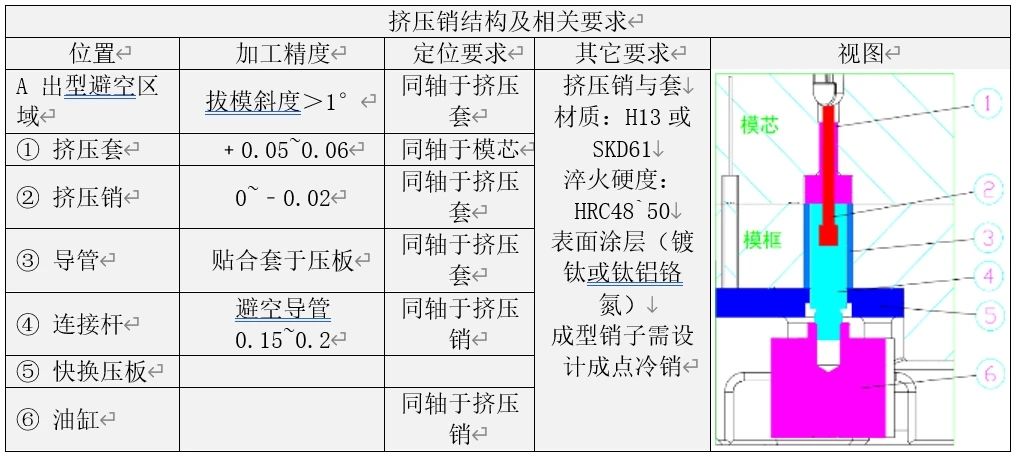

表3 挤压销结构及相关要求

03挤压销的几个关键参数

1)挤压延时:挤压延时通常指型腔充填完成或者增压启动开始,至挤压销启动这段时间。延时过短,整个型腔金属处于全液态状态,金属液尚未达到固-液相转变温度,在此阶段型腔内金属液流动性好,可通过浇道在铸造压力作用下得到整体补缩,但不能达到厚大区域局部补缩的目的;延时过长,用于挤压补缩的金属液或需补缩部位的液体已凝固,丧失流动性,从而失去补缩的功能;正确的延时是需补缩的区域已成为孤立的固-液相区,其周边通道已经固化,挤压补缩于厚大部位的最后凝固区。

2)持压时间:是指挤压销开始施压到施压结束这段时间。该段时间的长短以被挤压区域金属液固化,挤压区域不产生溢流珠为最短合适的时间,多则无益。该时间段的长短受被挤压热节区域体积大小,模具温度,铝液温度变化影响。

3)挤压速度:是指挤压启动到行程结束过程中挤压销的运行速度。从理论上讲,挤压销挤压的体积与合金液收缩过程不断变化所需的体积同步最好,即挤压销运行时间与热节区域固化时间相同。


                                    V1=S1×T×A
式中  V1:挤压速度       S1:挤压销速度
       T:挤压销运行时间  A:挤压销截面积

4)挤压区域温度:该温度是指由热节区域合金液温度,模具温度,挤压销温度所共同构成的“温度场”,该“温度场”的稳定与否直接关系到挤压的效果。

综合所述,挤压销的挤压效果如何,一方面取决于上述参数设置是否合理。另一方面取决于各参数是否稳定,特别是“温度场”的相关参数。在实际生产过程中,需多次验证,通过产品外观,挤压深度,X射线探伤等判定是否达到挤压效果,从而固化并稳定相关参数。

04案例分享

1)下“表4”是自动变速器左箱体模具挤压销的运用情况
挤压油缸活塞直径:Φ80mm,设计挤压行程20mm;液压站系统压力160bar;

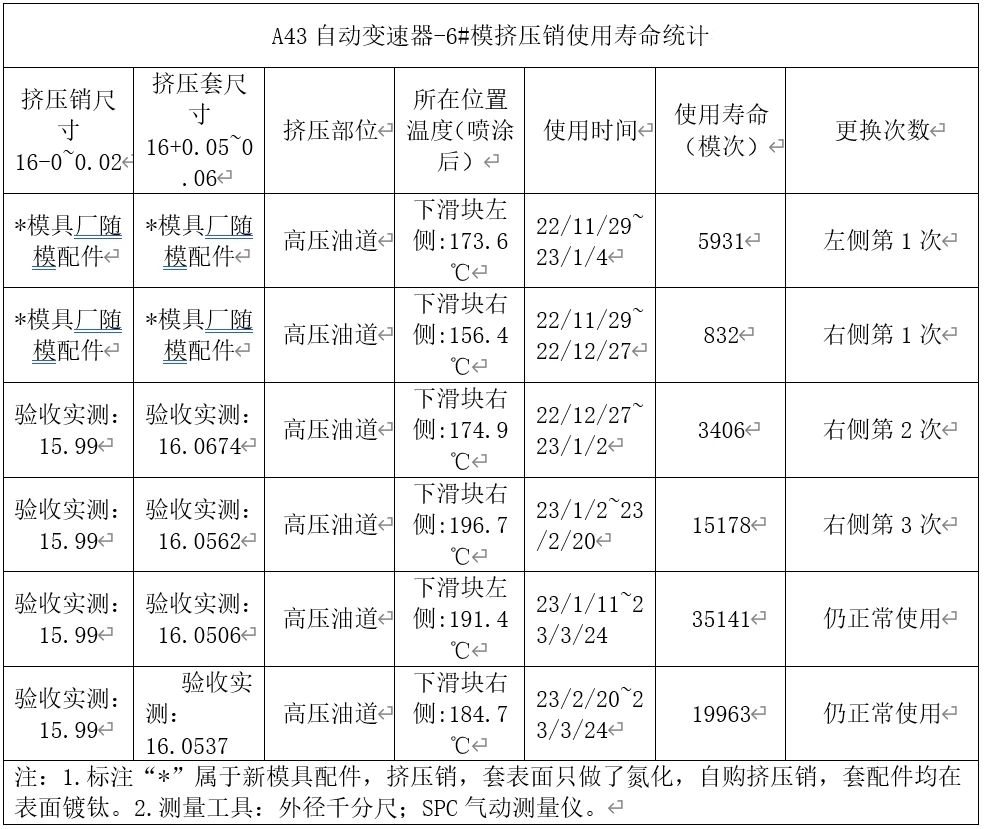

表4 挤压销使用寿命统计

从表中可以看出,挤压销运用效果良好,其关键参数是销与套的间隙,表面硬度,“温度场”等必须得到有效控制。

2)生产过程中常见问题的处理

a.温度变化导致的挤压效果不佳,缺陷区见“图2”

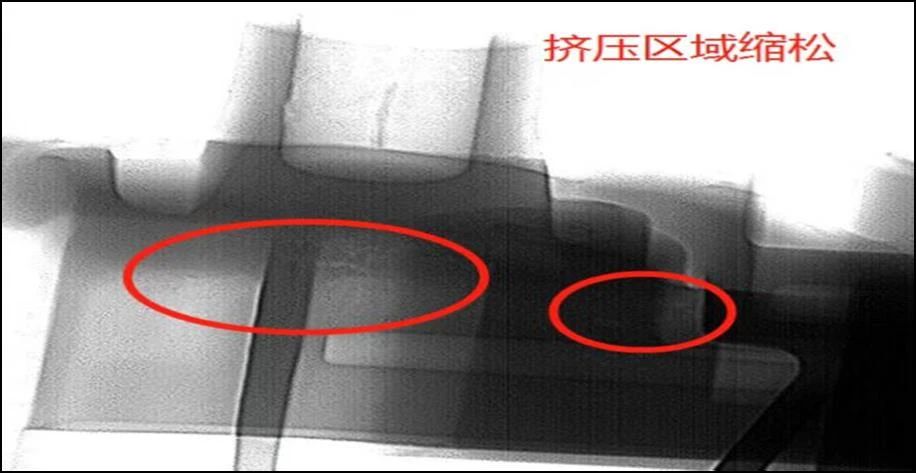

图2 高压油道挤压区域缺陷

通过模具温度测量,发现右侧高压油道挤压区域喷涂后温度偏高,“温度场”发生变化,液态量因此增多,影响挤压销施压效果。“图3”中,右侧温度为214.5℃。

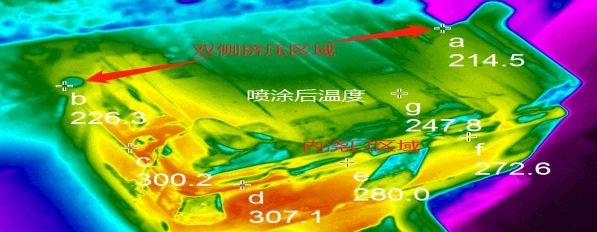

图3 高压油道挤压区域温度

经排查发现,下滑块循环冷却水处于关闭状态,导致右侧挤压区域质量波动。“图4”中测温复查结果显示,开启冷却水后,右侧降温至173.9℃,左侧降温至176.0℃;X射线探伤确认,右侧高压油道挤压区域无缩松。注:调整期间需测量挤压深度变化,并以X射线探伤确认质量。

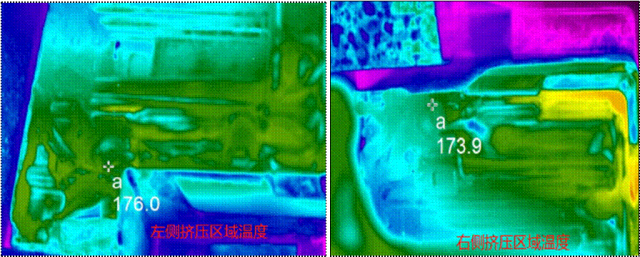

图4 右侧高压油道挤压区域质量改善

b.挤压销粘铝异响
挤压销发生异响时,应即刻停机检查挤压销芯子是否粘铝,若粘铝先将挤压销插出,快速喷涂降温至表面水无沸腾效应时,此时挤压销温度低于100℃,吹干销与套区域水分,采用80目研磨膏涂抹挤压销上,手动抽插运行,直至声响消除,无明显卡滞现象。经过上述措施处理,挤压销与套上黏附的铝随之清除,研磨膏会渗入间隙起到润滑作用,仍可进行连续生产。

c.冷模复产不宜启动挤压
冷模复产时“温度场”环境条件达不到挤压要求,极易出现销弯,销断,卡滞等问题,此时不宜启动挤压程序。

05结论

1.根据产品结构及要求选择合适的挤压方式;
2.根据需补缩的金属液体积,科学计算挤压销的行程和压力;
3.销,套的材料,硬度(表面处理),配合间隙以及连接方式是挤压销正常运行的基础;
4.稳定的工艺参数及工作环境是挤压销效果的根本条件。

作者
叶立
重庆瑞通精工科技股份有限公司
