汽车用铝合金压铸件的慢压射工艺研究

魏显坤 发表于2023/12/8 9:52:43 铝合金压铸件慢压射工艺

原标题:基于正交试验的汽车用铝合金压铸件的慢压射工艺参数研究

铝合金压铸过程中,由于产品结构、铸造条件和压铸工艺等原因,造成铸件出现各种内部缺陷。理论和实际经验表明,高速及切换点、浇注温度、铸造压力、模具温度等参数是引起压铸件缺陷的重要因素。其中,脱模剂喷涂、料筒尺寸、低速速度等因素也是引起铸件气孔的重要原因。但是,有关该方面的研究报道很少。以某汽车气缸体为研究对象,利用正交试验探寻表面气孔的主要因素,并设计力学试棒,结合光学显微镜、X射线探伤、模拟软件,分析铸件的组织、力学性能和表面品质,探究不同的慢压射工艺对铸件综合性能的影响。

图文结果

某汽车发动机缸体铸件毛坯质量为9.2kg,采用布勒28000kN冷室压铸机压铸,铸件材质为YZAlSi9Cu3铝合金,成分见表1。对重点部位加工检查发现,缸体的下安装表面出现零星气孔,在螺纹孔附近偶尔有缩孔。分析表明,气孔主要由压铸过程的卷气导致,而缩孔主要由Al液凝固收缩不均引起。而卷气又产生于慢压射和快压射两个阶段,快压射阶段卷气受铸件结构、模具设计、内浇口速度等因素的约束,调整难度较大。

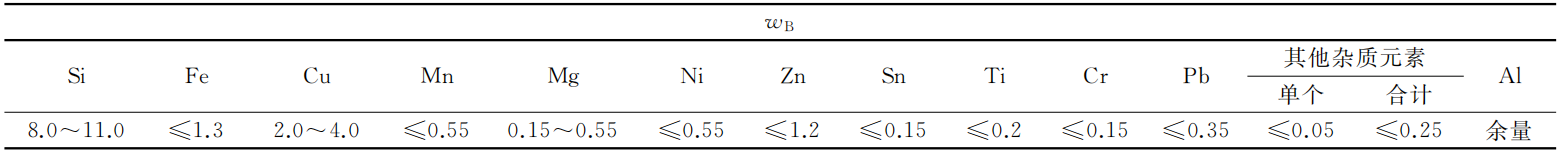

表1 YZAlSi9Cu3铝合金的化学成分(%)

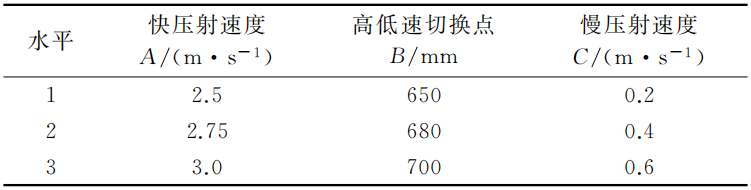

表2 正交试验的因素水平设计

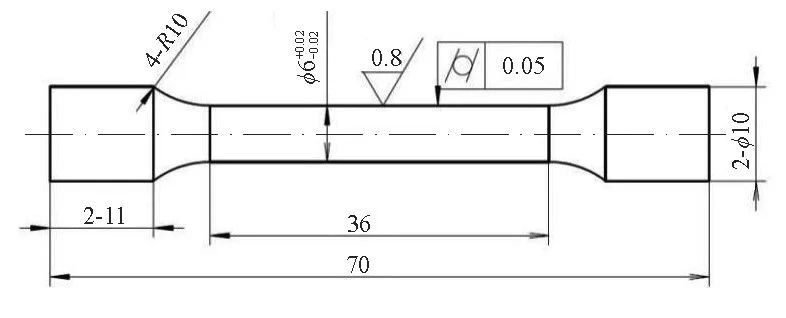

图1 拉伸试样

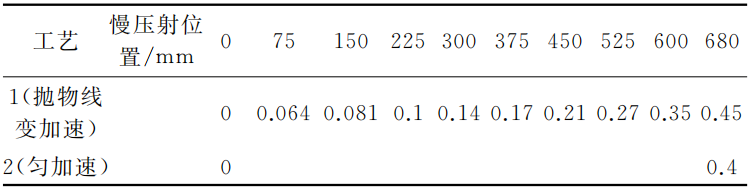

表3 慢压射低速工艺设计

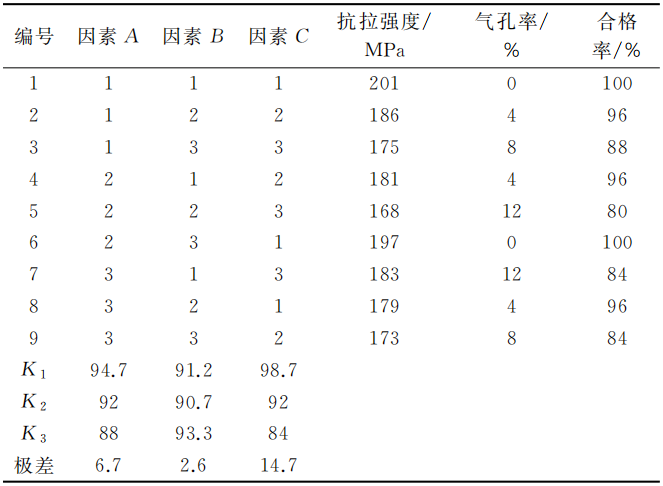

表4 正交试验结果分析

为直观了解不同慢压射状态下Al液的卷气情况,制作慢压射铸件在内浇口附件的纵截面试样。图2为不同速度的匀速慢压射断面。可以看出,低速越高,Al液在压射过程中紊流越严重,导致卷气量越多。当低速超过0.4m/s时,Al液卷气尤为严重,铸件上端出现较大缩孔,且组织不致密。因此,慢压射速度尽量小一点,但考虑到Al液在较低速度下容易形成冷硬层和延长压铸周期,慢压射低速选择0.2~0.3m/s为宜。

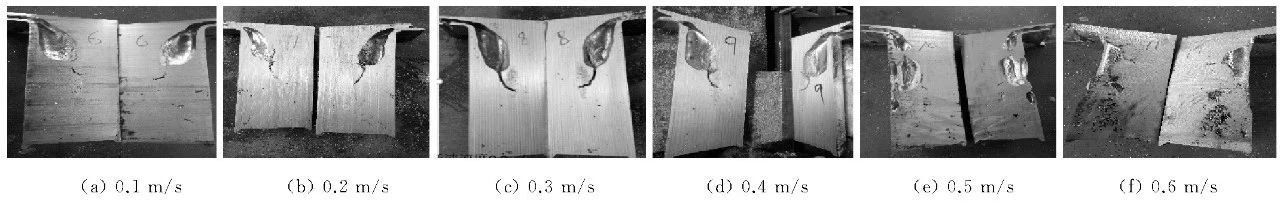

图2 匀速慢压射试样断面

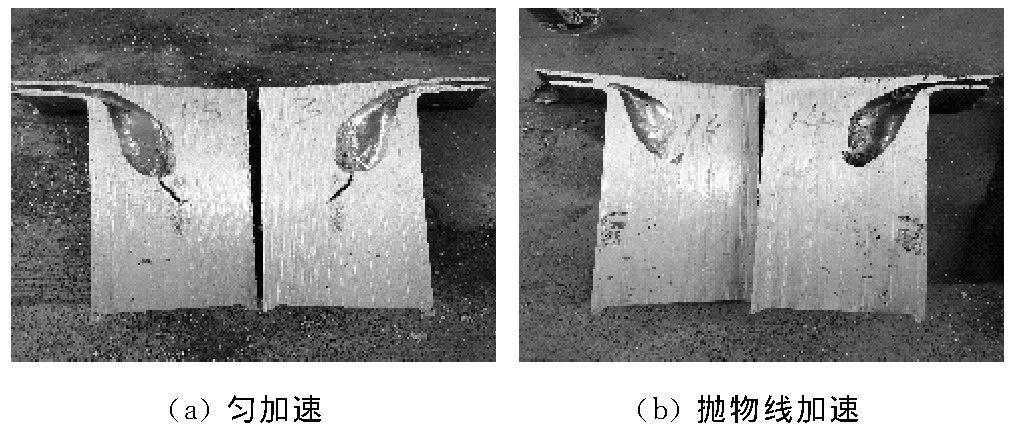

图3 加速慢压射断面图

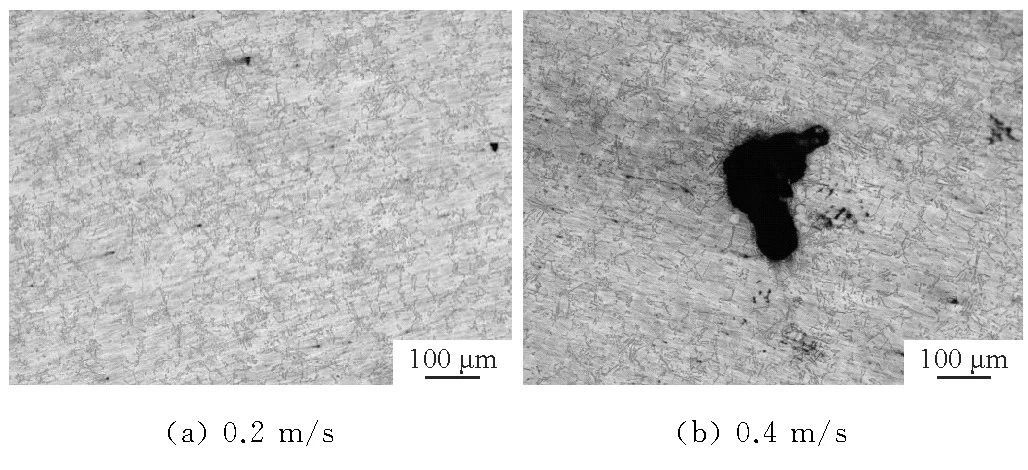

图4 不同慢压射速度下铸件的组织结构

图5 不同慢压射速度下铸件气孔分布情况

(1)随着慢压射速度增加,铸件卷气量增加,铸件组织不致密,含渣量较多,宜选择0.2~0.3m/s的慢压射速度。
(2)采用加速度慢压射对铸件的综合性能无较大影响,但工艺设置稍显复杂,因此,慢压射宜选择0.2~0.3m/s的匀速速度。

本文作者:

魏显坤
重庆工商职业学院智能制造与汽车学院
本文来源:特种铸造及有色合金杂志
